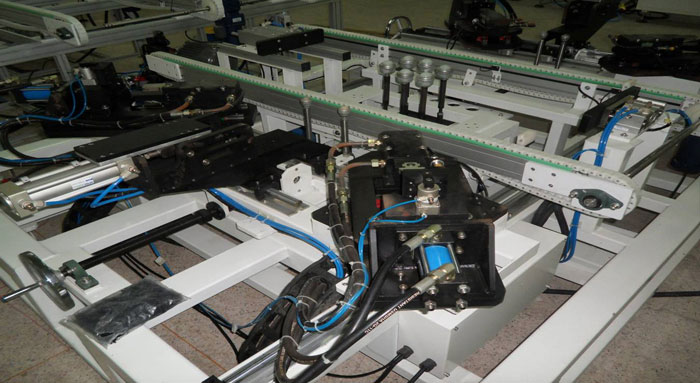

流水線式全自動裝框機

性能特點：

此設備為自動生產線專用組框、鉚角

傳輸方式：同步帶型

A:角件與鋁合金框的槽處于間隙配合

B:鋁料規格為：35（底邊）*50（高）毫米

C:適用玻璃板朝上形式，

        設備效率：15--20秒/塊

 組框外形尺寸(四角)：     1100*2000*（30-50）mm

小組框外形尺寸(四角)：800*1300*（30-50）mm

組框方式：氣動

工作氣壓：0.4Mpa-0.7Mpa

外形尺寸：3200mm*2000mm*1350mm

組框精度：對邊尺寸之差+1.5mm

對角線尺寸偏差+1.5mm

四角角度偏差+0.5度

液壓壓力：1.0Mpa--1.5Mpa

操作方式：觸摸屏、PLC自動控制

重量：1800kg

Technical parameters：

For automatic framing and corner riveting

Transmission mode: synchronous belt

A: corner part and aluminum frame cooperate well

B : max size of aluminum frame :35*50mm

C: efficiency:15-20sec/piece

Max framing size: 1100*2000*（30-50）mm

Min framing size: 800*1300*（30-50）mm

Framing mode: pneumatic drive

Working pressure: 0.4Mpa-0.7Mpa

Max machine size：3200mm*2000mm*1350mm

Framing accuracy：opposite sides ±1.5mm

Diagonal line:± 1.5mm

Four corners’ gap:+0.5 degree

Hydraulic pressure：1.0Mpa--1.5Mpa

Operating mode ：touch screen、PLC auto-control

Equipment weight：1800kg
